| MOQ: | 1 tấn |
| giá bán: | 800-1000 USD/Tons |
| bao bì tiêu chuẩn: | Trong các bó hoặc trong các hộp gỗ. |
| Thời gian giao hàng: | 20-30 ngày trên sản phẩm |
| phương thức thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| khả năng cung cấp: | 60000 tấn/tấn mỗi năm |

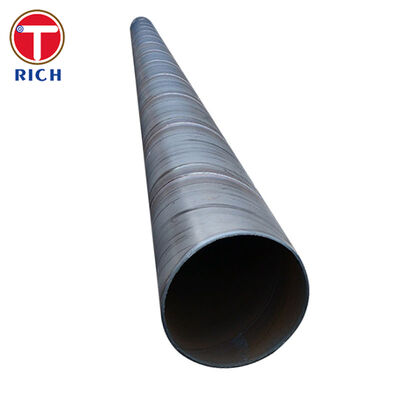

Ống bọc ASTM A1097/A1097M là một ống bọc/vỏ thép carbon đường kính lớn được sản xuất bằng quy trình hàn điện (hồ quang) (EFW) với mối hàn thẳng hoặc mối hàn xoắn ốc . Nó được chế tạo từ các vật liệu tấm hoặc cuộn carbon/HSLA có thể hàn được cho phép theo tiêu chuẩn (ví dụ: ASTM A515/A516/A572/A36/A1011/A1018), được chọn để phù hợp với yêu cầu về độ bền, khả năng hàn và yêu cầu dịch vụ của dự án.
Tiêu chuẩn / Loại: ASTM A1097/A1097M — Ống bọc thép carbon, hàn EFW (hồ quang)
Phạm vi kích thước: NPS 10 trở lên (đường kính ngoài theo quy định của người mua)
Độ dày thành: ≥ 0,200 inch (5,1 mm) (có thể cung cấp các kích thước khác nếu tuân thủ)
Sản xuất: Hàn EFW (hồ quang); các mối nối là mối nối đối đầu với mối hàn xuyên thấu hoàn toàn (dọc hoặc xoắn ốc)
Chiều dài: Theo quy định trên đơn đặt hàng, ± 1/2 inch (± 13 mm) dung sai
Tùy chọn hoàn thiện đầu: Đầu trơn, đầu vát hoặc đầu khớp nối lồng vào nhau (được hỗ trợ bởi A1097)
Góc vát: 30° +5° / -0°
Kiểm soát kích thước / hình học (theo A1097):
Trọng lượng: mỗi chiều dài không quá 5% dưới trọng lượng lý thuyết
OD (chu vi): ≤ ±1% của OD được chỉ định hoặc ≤ ±3/4 inch (19 mm) chu vi (tùy theo giá trị nào nhỏ hơn)
Độ tròn:≤ 1% sai lệch trong một mặt phẳng
Độ thẳng: độ lệch tối đa 0,1% chiều dài ống
Độ dày:≥ 87,5% của danh nghĩa tại bất kỳ điểm nào; ≤ 112,5% trừ khi người mua chấp thuận
Kiểm tra chất lượng điển hình (A1097): một kiểm tra độ căng mối hàn tiết diện giảm trên mỗi lô 1000 ft [300 m] (hoặc một phần) cho mỗi đường kính/độ dày
Tùy chọn (dựa trên dự án): Kiểm tra mối hàn UT/RT, lập bản đồ kích thước, chứng kiến của bên thứ ba, lớp phủ bảo vệ (FBE / 3LPE / epoxy / bọc bitum), bộ bảo vệ vát, làm sạch ID/OD.
Được chế tạo riêng cho vỏ/bao bọc trong các công trình không rãnh và ngầm (khoan, đào hầm, rãnh hở).
Thiết kế mối hàn xuyên thấu hoàn toàn EFW hỗ trợ hiệu suất cơ học mạnh mẽ và tính toàn vẹn của mối nối đáng tin cậy.
Khả năng đường kính lớn (NPS 10+) với độ tròn/độ thẳng được kiểm soát để dễ dàng hơn trong việc kích, căn chỉnh và lắp đặt.
Nhiều giải pháp đầu (khớp nối trơn / vát / lồng vào nhau) để phù hợp với yêu cầu hàn hoặc kích tại hiện trường.
1) “Mối hàn có chịu được trong quá trình kích/kéo ngược không?”
Có. ASTM A1097 yêu cầu kết cấu EFW với mối hàn xuyên thấu hoàn toàn và giải quyết việc xác nhận quy trình hàn (AWS D1.1 hoặc mã được người mua chấp nhận), cung cấp một nền tảng vững chắc cho các tải trọng lắp đặt khắt khe.
2) “Làm thế nào để bạn kiểm soát độ tròn và độ thẳng để ống không bị kẹt?”
A1097 xác định các giới hạn hình học rõ ràng cho độ lệch OD, độ tròn và độ thẳng—rất quan trọng để chèn trơn tru và giảm ma sát trong quá trình khoan/đào hầm. Chúng tôi sản xuất và kiểm tra để đáp ứng (hoặc thắt chặt dự án) các dung sai này.
3) “Bạn có thể cung cấp các đầu phù hợp với nhu cầu hàn hoặc lồng vào nhau tại công trường của chúng tôi không?”
Có—A1097 cho phép trơn, vát, hoặc đầu khớp nối lồng vào nhau, bao gồm các yêu cầu về góc vát được xác định.
4) “Điều gì về hư hỏng lớp phủ và ăn mòn trong quá trình HDD hoặc đất xâm thực?”
Chúng tôi cung cấp các tùy chọn lớp phủ được chọn cho độ mài mòn của đất và phương pháp lắp đặt. Hướng dẫn của ngành nhấn mạnh rằng hiệu suất của vỏ/lớp phủ phụ thuộc vào việc lựa chọn lớp phủ và các thông số lắp đặt—vì vậy chúng tôi kết hợp các hệ thống (FBE/3LPE/epoxy, v.v.) với các điều kiện vượt qua và kế hoạch xử lý.
5) “Chúng tôi nhận được bằng chứng kiểm tra nào?”
Chúng tôi hỗ trợ tài liệu kiểm tra nhà máy, kiểm tra cơ học mối hàn theo lô như được tham chiếu trong A1097 và các kế hoạch NDT tùy chọn (UT/RT) khi dự án yêu cầu đảm bảo nâng cao về tính toàn vẹn của mối nối.
| Cấp / Tiêu chuẩn | C (tối đa, %) | Si (tối đa, %) | Mn (tối đa, %) | P (tối đa, %) | S (tối đa, %) |
|---|---|---|---|---|---|
| ASTM A139 Lớp B | 0,26 | — | 1,00 | 0,035 | 0,035 |
| ASTM A252 Lớp 3 | — | — | — | 0,050 | — |
| API 5L Lớp B (L245) PSL1 (Hàn) | 0,26 | — | 1,20 | 0,030 | 0,030 |
| ASTM A672 Lớp B60 (ví dụ t ≤ 25 mm) | 0,24 | 0,45 (Si min 0,13) | 0,98 | 0,025 | 0,025 |
| EN 10219 S355J2H | 0,22 | 0,55 | 1,60 | 0,030 | 0,030 |
| Cấp / Tiêu chuẩn | Độ bền chảy (tối thiểu) | Độ bền kéo | Độ giãn dài / Ghi chú |
|---|---|---|---|
| ASTM A139 Lớp B | 240 MPa (tối thiểu) | 415 MPa (tối thiểu) | Độ giãn dài thường được chỉ định theo cấp/thực hành tiêu chuẩn |
| ASTM A252 Lớp 3 | 310 MPa (tối thiểu) | 455 MPa (tối thiểu) | ≥20% đối với thành danh nghĩa ≥ 7,9 mm (theo yêu cầu được tham chiếu) |
| API 5L Lớp B (L245) | 245 MPa (tối thiểu) | 415 MPa (tối thiểu) | Yêu cầu về độ bền kéo của mối hàn phù hợp với thân ống (theo tóm tắt tiêu chuẩn) |
| ASTM A672 Lớp B60 | 220 MPa (tối thiểu) | 415–550 MPa | Đối với ống EFW được làm từ tấm PV (tùy thuộc vào cấp) |
| EN 10219 S355J2H (t ≤ 16 mm) | 355 MPa (tối thiểu) | 470–630 MPa | Độ giãn dài ≥20%; Tác động 27 J @ -20°C |
ASTM
ASTM A1097/A1097M — Ống bọc thép, Carbon, Hàn điện (hồ quang) (NPS 10 trở lên)
Liên quan (các lựa chọn thay thế dự án): ASTM A139 (ống EFW), ASTM A252 (cọc/vỏ ống), ASTM A671/A672 (ống EFW từ tấm PV)
EN
EN 10219 (tiết diện rỗng kết cấu hàn nguội) — thường được sử dụng cho các ứng dụng vỏ kết cấu/cơ khí
EN 10217-1 (ống thép hàn cho mục đích chịu áp lực) — khi cần phân loại áp lực
EN ISO 3183 (ống dẫn) — khi yêu cầu tương đương đường ống/ống dẫn
GOST
GOST 20295 (ống thép hàn cho đường ống chính)
GOST 10704 / GOST 10705 (ống thép hàn điện)
JIS
JIS G3452 (ống thép carbon cho đường ống thông thường)
JIS G3454 (ống thép carbon cho dịch vụ áp lực)
JIS G3444 (tiết diện rỗng kết cấu)
GB
GB/T 9711 (ống dẫn)
GB/T 3091 (ống thép hàn để cung cấp chất lỏng áp suất thấp)
GB/T 13793 (ống thép hàn dọc)
Chung: xây dựng không rãnh, bảo vệ tiện ích ngầm, ống lót kết cấu/cơ khí và hỗ trợ lắp đặt nơi đường ống dẫn cần bảo vệ cơ học.
Điển hình “nơi nó được sử dụng” bên trong các lĩnh vực đó
Khoan ngầm ngang / HDD: vỏ/bao bọc để bảo vệ đường dây dẫn và ổn định các điểm giao cắt
Đào hầm / kích ống / khoan trục vít: ống bọc làm phần tử kích hoặc vỏ bảo vệ
Giao cắt rãnh hở: ống lót bao bọc cho hành lang đường bộ/đường sắt/tiện ích
Các dự án cơ khí: ống lót thành dày, bảo vệ kết cấu, vỏ chế tạo nơi cần OD lớn và mối hàn chắc chắn
A: nhà sản xuất, cũng có thể làm thương mại.
A: Nói chung, là 10-15 ngày nếu hàng hóa còn trong kho, hoặc là 30-40 ngày nếu hàng hóa không còn trong kho, tùy theo số lượng.
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
A: Thanh toán=2000USD, trả trước 30% T/T, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, xin vui lòng liên hệ với tôi.
|
|
