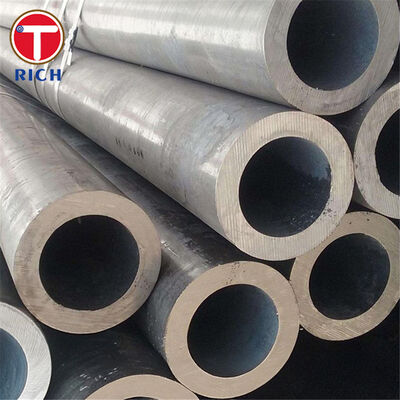

BS 3059-1 Ống thép liền mạch cacbon hoàn thiện nóng cho nồi hơi (HFS 320)
Vật liệu
Ống nồi hơi BS 3059-1 là ống thép cacbon liền mạch hoàn thiện nóng được thiết kế cho dịch vụ nồi hơi và bộ quá nhiệt, nơi yêu cầu hiệu suất áp suất đáng tin cậy, truyền nhiệt tốt và tính toàn vẹn thành ống nhất quán. Phạm vi BS 3059-1 bao gồm các ống đầu trơn (liền mạch hoặc hàn) có OD lên đến 127 mm và độ dày thành ống lên đến 12,5 mm cho nồi hơi và bộ quá nhiệt.
Một loại ống liền mạch hoàn thiện nóng thường được cung cấp theo tiêu chuẩn này là HFS 320, một loại ống thép cacbon có độ bền kéo thấp có thể được cung cấp ở dạng hoàn thiện nóng và, khi cần thiết, với các phương pháp ủ chuẩn hóa/ủ dưới tới hạn để đạt được các đặc tính được chỉ định.
Thông số kỹ thuật
-
Tiêu chuẩn: BS 3059-1:1987 (trạng thái được hiển thị là đã rút/không hoạt động theo danh mục tiêu chuẩn; vẫn được sử dụng rộng rãi cho các dự án kế thừa và thay thế)
-
Cấp / Ký hiệu: HFS 320 (Hoàn thiện nóng liền mạch)
-
Dạng sản phẩm: Ống liền mạch, hoàn thiện nóng (cán nóng/hoàn thiện nóng)
-
Phạm vi kích thước (theo BS 3059-1): OD ≤ 127 mm; WT ≤ 12,5 mm
-
Đầu ống: Đầu trơn (tiêu chuẩn), vát/ren có sẵn theo yêu cầu
-
Chiều dài: Chiều dài cắt SRL/DRL/cố định có sẵn; lên đến ~16 m theo yêu cầu
-
Điều kiện giao hàng: Hoàn thiện nóng; có thể áp dụng ủ chuẩn hóa/ủ dưới tới hạn khi được chỉ định
-
Tài liệu kiểm tra: Giấy chứng nhận kiểm tra nhà máy (EN 10204 3.1; 3.2 hoặc kiểm tra bên thứ ba có sẵn)
Các tính năng chính
-
Cấu trúc liền mạch thực sự: loại bỏ các điểm yếu liên quan đến mối hàn và cải thiện độ tin cậy về áp suất.
-
Hiệu suất cơ học ổn định cho các nhiệm vụ tuần hoàn nồi hơi và bộ quá nhiệt trong phạm vi kích thước dự kiến của tiêu chuẩn.
-
Hành vi chế tạo tốt: phù hợp với các quy trình uốn, tạo hình và hàn thường được sử dụng trong các cụm ống nồi hơi (với WPS/PQR thích hợp).
-
Chất lượng có thể kiểm chứng: hóa học + kiểm tra cơ học và các tùy chọn NDT phổ biến hỗ trợ chấp nhận an toàn cho dịch vụ quan trọng.
Ưu điểm của chúng tôi
Người mua thường tập trung vào việc tuân thủ cấp, độ chính xác về kích thước, khả năng truy xuất nguồn gốc, thử nghiệm và tình trạng bề mặt.
-
Hỏi: Làm thế nào để bạn đảm bảo ống thực sự khớp với BS 3059-1 HFS 320?
Đáp: Chúng tôi cung cấp khả năng truy xuất nguồn gốc số lô và MTC hiển thị thành phần hóa học và kết quả độ bền kéo, phù hợp với tiêu chuẩn và cấp đã đặt hàng. -
Hỏi: Còn dung sai OD/WT và các vấn đề về lắp ráp trong quá trình lắp đặt thì sao?
Đáp: Chúng tôi thực hiện kiểm tra kích thước đầy đủ (OD, WT, chiều dài, độ thẳng) và giữ nguồn cung trong phạm vi kích thước BS 3059-1 để giảm thiểu việc sửa chữa tại chỗ và sự không phù hợp bất ngờ. -
Hỏi: Bạn có thể hỗ trợ NDT và xác minh độ kín áp suất không?
Đáp: NDT như UT / ECT và thử nghiệm thủy tĩnh có thể được cung cấp theo yêu cầu, cộng với các kiểm tra làm phẳng/loe thường được sử dụng cho ống nồi hơi. -
Hỏi: Làm thế nào để bạn ngăn chặn gỉ trong quá trình vận chuyển và từ chối liên quan đến bề mặt?
Đáp: Chúng tôi cung cấp các tùy chọn nhúng dầu/véc-ni/photphat hóa/phun bi/sơn và đóng gói để bảo vệ bề mặt trong quá trình vận chuyển và lưu trữ. -
Hỏi: Chúng ta có thể sử dụng kiểm tra bên thứ ba (SGS/BV/TÜV) hoặc tài liệu đặc biệt không?
Đáp: Có—báo cáo kiểm tra bên thứ ba và các gói tài liệu nâng cấp (ví dụ: EN 10204 3.2 nếu có) có thể được sắp xếp.
Thành phần hóa học
| Tiêu chuẩn / Cấp | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 Grade A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
Tính chất cơ học (5 loại cấp liên quan)
Tính chất cơ học có thể thay đổi theo kích thước/độ dày và điều kiện giao hàng; các giá trị dưới đây phản ánh các giá trị tối thiểu/phạm vi thường được công bố cho mỗi họ cấp.
| Tiêu chuẩn / Cấp | Độ bền kéo (MPa) | Độ bền chảy (MPa) | Độ giãn dài (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 Grade A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 mm) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*Độ giãn dài cho STB340 và 20G phụ thuộc vào kích thước trong các bảng đã xuất bản; các giá trị được hiển thị là các giá trị tối thiểu thường được tham chiếu cho các kích thước ống nồi hơi điển hình.
Tiêu chuẩn thực hiện (ASTM / EN / GOST / JIS / GB)
Nếu dự án của bạn chấp nhận các tiêu chuẩn tương đương, những tiêu chuẩn sau đây thường được sử dụng để cung cấp ống nồi hơi/áp suất (lựa chọn cuối cùng phải phù hợp với mã thiết kế và yêu cầu nhiệt độ/áp suất vận hành):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: Dòng EN 10216 (ống liền mạch cho mục đích chịu áp lực, bao gồm các loại cấp nhiệt độ cao như P235GH)
-
GOST: GOST 8731 (yêu cầu kỹ thuật) + GOST 8732 (ống liền mạch biến dạng nóng; phân loại/kích thước)
-
JIS: JIS G3461 (ống nồi hơi và bộ trao đổi nhiệt bằng thép cacbon; ví dụ: STB340)
-
GB: GB/T 3087 (nồi hơi áp suất thấp/trung bình) và GB/T 5310 (nồi hơi áp suất cao)
Các lĩnh vực ứng dụng
Các ngành công nghiệp chính: nồi hơi hơi nước, phát điện, hệ thống sưởi ấm hóa dầu, thiết bị truyền nhiệt công nghiệp.
Nơi nó được sử dụng bên trong hệ thống
-
Nồi hơi: ống thành nước/tuần hoàn, ống tạo, ống xuống và các đường ống kết nối (trong giới hạn kích thước)
-
Bộ quá nhiệt / bộ gia nhiệt lại (nếu có theo thiết kế): cuộn ống và ống nối bên nóng
-
Bộ tiết kiệm / bộ trao đổi nhiệt: bó ống truyền nhiệt và các phần thu hồi
