| MOQ: | 1 tấn |
| giá bán: | 800-1000 USD/Tons |
| bao bì tiêu chuẩn: | Trong bó hoặc trong hộp gỗ. |
| Thời gian giao hàng: | 20-30 ngày sau khi sản phẩm |
| phương thức thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| khả năng cung cấp: | 60000 tấn/tấn mỗi năm |

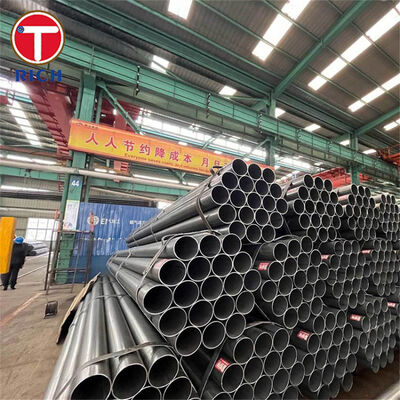

Ống thép hàn chính xác kéo nguội GB/T 33156 được thiết kế để sản xuất bình chịu áp của lò xo khí. Các ống được sản xuất từ các lỗ rỗng được hàn bằng điện trở, sau đó được kéo nguội hoặc cán nguội, mang lại độ co giãn, độ đồng tâm được cải thiện và bề mặt bên trong nhẵn.
Độ chính xác về kích thước và chất lượng bề mặt bên trong đặc biệt quan trọng vì ống thường làm việc trực tiếp với piston, dẫn hướng, bộ phận bịt kín và buồng nitơ điều áp. Hình dạng ống ổn định giúp giảm độ mòn của phốt, rò rỉ khí, biến đổi ma sát và lực giãn không nhất quán.
GB/T 33156-2016 là tiêu chuẩn sản phẩm chuyên dụng hiện tại của Trung Quốc dành cho ống hàn chính xác cho lò xo khí. Một dự án sửa đổi quốc gia hiện đang hợp nhất GB/T 33156-2016 và GB/T 31315-2014 thành một tiêu chuẩn rộng hơn cho các ống kết cấu hàn chính xác được kéo nguội hoặc cán nguội.
| Mục | Đặc điểm kỹ thuật có sẵn |
|---|---|
| Sản phẩm | Ống thép hàn chính xác được kéo nguội hoặc cán nguội |
| Tuyến đường sản xuất | Dải thép → Tạo hình và hàn ERW → xử lý mối hàn → kéo nguội hoặc cán nguội → xử lý nhiệt → hoàn thiện |
| Tiêu chuẩn chính | GB/T 33156-2016 |
| Lớp vật liệu | Q195, Q215, Q235, Q275, Q345 |
| Các lớp EN có thể so sánh được | E155, E195, E235, E275 và E355, phải được xác nhận kỹ thuật |
| Đường kính ngoài | Thông thường 15–200 mm |
| Độ dày của tường | Thông thường 0,8–16 mm |
| Chiều dài | 1–12 m, có sẵn các đoạn cắt |
| Kích thước lò xo khí phổ biến | 15 × 1 mm, 19 × 1,5 mm, 20 × 1 mm, 20 × 1,5 mm, 23,2 × 1,6 mm và 25,4 × 0,9 mm |
| Dung sai OD | Thông thường lên tới ± 0,06 mm đối với kích thước chính xác đã chọn |
| Dung sai độ dày của tường | Thông thường lên tới ±0,03 mm đối với các kích thước đã chọn, tùy theo tỷ lệ OD/WT |
| Đường kính bên trong | Được điều khiển theo yêu cầu về piston lò xo khí và độ kín |
| Độ thẳng | Thông thường 0,5 mm trên 1.000 mm |
| Độ nhám bề mặt bên trong | Ra ≤0,4 μm có sẵn sau khi vẽ và hoàn thiện chính xác |
| hình bầu dục | Được kiểm soát trong phạm vi dung sai kích thước áp dụng; giới hạn chặt chẽ hơn có sẵn theo thỏa thuận |
| Tình trạng bề mặt | Lớp phủ được bôi dầu, phốt phát, mạ kẽm, bôi đen hoặc theo yêu cầu của khách hàng |
| Bề mặt bên trong | Kéo nguội mịn, mài giũa, bào hoặc làm sạch đặc biệt khi cần thiết |
| Điều kiện giao hàng | Kéo nguội, giảm căng thẳng, ủ hoặc chuẩn hóa |
| Xử lý nhiệt | +C, +LC, +SR, +A hoặc +N tùy theo cường độ và điều kiện tạo hình yêu cầu |
| Điều kiện kết thúc | Cắt phay, mài nhẵn, vát cạnh hoặc cắt chính xác |
| Điều tra | Kiểm tra kích thước, kiểm tra độ bền kéo, kiểm tra độ phẳng, kiểm tra tính toàn vẹn của mối hàn, kiểm tra dòng điện xoáy và đo độ nhám bề mặt |
| Tài liệu | Có sẵn chứng chỉ kiểm tra EN 10204 3.1 |
Đường kính bên trong có thể được kiểm soát như kích thước thứ tự chính. Điều này rất quan trọng khi piston lò xo khí, bạc dẫn hướng và gói đệm kín hoạt động trực tiếp với lỗ ống.
Đối với các kích thước đã chọn, dung sai ID có thể được kiểm soát trong khoảng ±0,03–0,05 mm, tùy thuộc vào độ dày thành, tỷ lệ thu nhỏ và điều kiện xử lý nhiệt.
Bản vẽ nguội chính xác làm giảm sự không đồng đều của đường hàn và cải thiện bề mặt bên trong so với ống ERW thông thường. Độ nhám bề mặt bên trong giảm xuống khoảng Ra 0,4 μm có sẵn cho các ứng dụng xi lanh lò xo khí.
Lỗ khoan mượt mà hơn sẽ giúp:
Vẽ nguội qua khuôn và trên trục gá đồng thời hiệu chỉnh đường kính ngoài, đường kính trong và phân bố thành. Điều này mang lại độ đồng tâm nhất quán hơn so với ống cơ khí hàn tiêu chuẩn.
Độ đồng tâm được cải thiện giúp duy trì khe hở đồng đều giữa cụm piston và lỗ xi lanh.
Mối hàn ERW ban đầu được gia công nguội cùng với thân ống. Tùy thuộc vào điều kiện cung cấp, việc giảm ứng suất, ủ hoặc chuẩn hóa tiếp theo sẽ làm giảm sự khác biệt giữa diện tích mối hàn và vật liệu gốc.
Tính toàn vẹn của mối hàn có thể được xác minh bằng thử nghiệm dòng điện xoáy, thử nghiệm làm phẳng và kiểm tra phần phá hủy.
Ống có thể được cung cấp trong các điều kiện giao hàng khác nhau:
| Tình trạng | Sự miêu tả | Lý do lựa chọn điển hình |
|---|---|---|
| +C | Kéo nguội, không xử lý nhiệt cuối cùng | Độ bền cao hơn và độ ổn định kích thước |
| +LC | Gia công nguội nhẹ | Cải thiện khả năng định dạng với độ chính xác kích thước được giữ lại |
| +SR | Căng thẳng giảm bớt | Giảm ứng suất dư sau khi vẽ |
| +A | Ủ | Độ dẻo tối đa cho quá trình tạo hình tiếp theo |
| +N | Chuẩn hóa | Cấu trúc vi mô và tính chất cơ học đồng đều hơn |
Người mua lò xo khí không chỉ mua một ống thép; lỗ khoan bên trong trở thành một phần của hệ thống bịt kín và trượt. Các mối quan tâm mua sắm phổ biến bao gồm các đường hàn thô, vết xước dọc, vết vẽ và độ nhám không nhất quán.
Do đó, kế hoạch kiểm tra của chúng tôi có thể bao gồm:
Điều này làm giảm nguy cơ mòn phốt sớm và ma sát vận hành không ổn định.
Một giá trị dung sai duy nhất không có giá trị về mặt kỹ thuật cho mọi sự kết hợp giữa đường kính và độ dày thành. Ống thành mỏng, ống có đường kính nhỏ và tỷ lệ đường kính trên tường thấp phản ứng khác nhau trong quá trình kéo nguội và xử lý nhiệt.
Trước khi sản xuất, kích thước đặt hàng được xem xét về:
Báo cáo kiểm tra có thể bao gồm các bản ghi OD, ID, độ dày thành, độ bầu dục và độ thẳng thay vì chỉ báo cáo kích thước ống danh nghĩa.
Chỉ riêng việc tuân thủ kích thước không xác nhận rằng ống hàn phù hợp với xi lanh lò xo khí điều áp.
Một kế hoạch chất lượng phù hợp có thể kết hợp:
Điều này giúp phân tách các rủi ro liên quan đến bề mặt, kích thước và tính toàn vẹn của mối hàn thay vì dựa vào một lần kiểm tra cuối cùng.
| Hệ thống tiêu chuẩn | Tiêu chuẩn liên quan | Ứng dụng |
|---|---|---|
| GB | GB/T 33156-2016 | Ống thép hàn chính xác chuyên dụng cho lò xo khí |
| GB | GB/T 700 | Các loại thép kết cấu cacbon như Q195, Q215, Q235 và Q275 |
| GB | GB/T 1591 | Thép kết cấu hợp kim thấp cường độ cao như Q345 |
| VN | EN 10305-2 | Ống thép chính xác kéo nguội hàn |
| ASTM | ASTM A513 Loại 5 | Ống cơ khí hàn kéo trên trục gá |
| DIN | DIN 2393 | Đặc điểm kỹ thuật lịch sử cho ống thép hàn chính xác |
| JIS | JIS G3445 | Ống thép carbon dùng cho mục đích kết cấu máy |
| GOST | GOST 10707 | Ống thép hàn điện chính xác gia công nguội |
Ống được sử dụng làm xi lanh áp suất bên ngoài của lò xo khí điều chỉnh độ cao được lắp đặt trong cột nâng ghế văn phòng.
Trong thành phần này, ống phải:
| Cấp | C, % Tối đa. | Si, % Tối đa. | Mn, % | P, % Tối đa. | S, % Tối đa. |
|---|---|---|---|---|---|
| Q195 | 0,12 | 0,30 | 0,25–0,50 | 0,035 | 0,040 |
| Q215 | 0,15 | 0,35 | 0,30–0,55 | 0,045 | 0,045 |
| Q235B | 0,20 | 0,35 | 0,30–0,70 | 0,045 | 0,045 |
| Q275 | 0,24 | 0,35 | 0,50–0,80 | 0,045 | 0,045 |
| Q345B | 0,20 | 0,50 | 1,00–1,70 | 0,035 | 0,035 |
| Cấp | Sức mạnh năng suất, MPa Min. | Độ bền kéo, MPa | Độ giãn dài,% tối thiểu. | Tuyển chọn chung |
|---|---|---|---|---|
| Q195 | 195 | 315–430 | 33 | Khả năng định hình cao và lò xo khí lực thấp |
| Q215 | 215 | 335–450 | 31 | Xi lanh hình thành có mục đích chung |
| Q235B | 235 | 370–500 | 26 | Xi lanh áp suất lò xo khí tiêu chuẩn |
| Q275 | 275 | 410–540 | 22 | Xi lanh có lực cao hơn hoặc thành mỏng hơn |
| Q345B | 345 | 470–630 | 20 | Thiết kế có độ bền cao và giảm trọng lượng |
A: nhà sản xuất, cũng có thể kinh doanh.
Trả lời: Nói chung, sẽ là 10-15 ngày nếu hàng hóa có trong kho, hoặc là 30-40 ngày nếu hàng hóa không có trong kho, tùy theo số lượng.
Trả lời: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển hàng hóa.
A: Thanh toán <= 2000USD, trả trước 100%. Thanh toán> = 2000USD, trả trước 30% T / T, số dư trước khi chuyển hàng.
Nếu bạn có một câu hỏi khác, xin vui lòng liên hệ với tôi.
|
|
