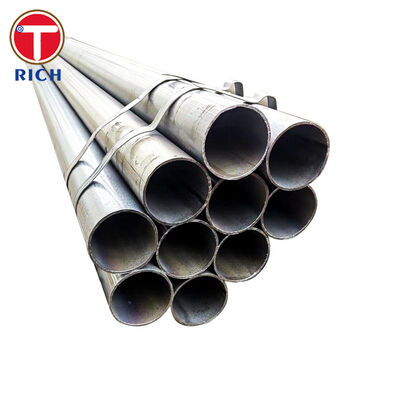

Ống thép hàn điện trở ASTM A135 để vận chuyển chất lỏng

Ống thép hàn điện trở ASTM A135 được sản xuất từ ​​thép cacbon cán phẳng sử dụng phương pháp hàn điện trở hoặc cảm ứng điện tần số cao mà không cần thêm kim loại phụ. Nó được thiết kế để vận chuyển nước, khí đốt, hơi, khí nén và các chất lỏng tương thích khác trong hệ thống đường ống công nghiệp và thương mại.

Thông số kỹ thuật ASTM A135/A135M bao gồm hai loại vật liệu: Loại A và Loại B. Loại A mang lại sự phù hợp cao hơn cho các hoạt động uốn, cuộn và gấp mép, trong khi Loại B mang lại năng suất tối thiểu và độ bền kéo cao hơn. Các đường hàn loại B phải được xử lý hoặc xử lý bằng nhiệt để không còn sót lại martensite chưa được tôi luyện trong khu vực hàn.

ASTM A135 thường bao gồm các đường ống từ NPS 2 đến NPS 30 với độ dày thành trung bình danh nghĩa lên tới 12,70 mm. Nó cũng bao gồm các ống vách nhẹ đã chọn từ NPS 3/4 đến NPS 5. Các kích thước không đạt tiêu chuẩn có thể được cung cấp khi tất cả các yêu cầu thông số kỹ thuật khác được đáp ứng.

Thông số kỹ thuật

Kích thước sẵn có thực tế phải được xác nhận dựa trên lịch trình đường ống đã chọn, lộ trình sản xuất, độ hoàn thiện cuối cùng và số lượng dự án.

Đặc điểm chính

Tính toàn vẹn của mối hàn ERW được kiểm soát

Đường may dọc được hình thành bằng cách gia nhiệt và áp suất điện trở hoặc cảm ứng điện mà không cần thêm kim loại phụ. Điều này tạo ra vùng hàn hẹp, liên tục và hỗ trợ sản xuất khối lượng lớn ổn định.

Đối với tiêu chuẩn ASTM A135 Cấp B, vùng hàn phải được xử lý nhiệt hoặc xử lý bằng cách khác để không còn sót lại martensite chưa được tôi luyện. Yêu cầu này làm giảm nguy cơ cấu trúc mối hàn cứng và giòn cục bộ.

Mức độ sức mạnh được xác định

ASTM A135 Hạng A có cường độ năng suất tối thiểu là 205 MPa và độ bền kéo tối thiểu là 330 MPa. Hạng B tăng các giá trị tối thiểu này lên lần lượt là 240 MPa và 415 MPa.

Sự phù hợp cho chế tạo

Loại A là loại ASTM A135 được xác định cụ thể là phù hợp cho việc uốn và gấp mép. Do đó, việc lựa chọn cấp độ không chỉ nên xem xét áp suất vận hành mà còn cả quy trình chế tạo cần thiết. Lớp B không nên tự động được thay thế khi cần uốn cong hoặc tạo mặt bích nghiêm trọng.

Xác minh rò rỉ áp suất

Mỗi chiều dài sản xuất có thể phải chịu thử nghiệm thủy tĩnh theo yêu cầu của tiêu chuẩn. Đối với các kích cỡ nhất định trong Bảng 10, thử nghiệm điện không phá hủy có thể được chấp nhận như một biện pháp thay thế khi được quy định kỹ thuật cho phép và được người mua đồng ý.

Trong trường hợp thử nghiệm thủy tĩnh được thay thế bằng phương pháp NDE đã được phê duyệt thì lộ trình kiểm tra và đánh dấu sản phẩm phải được nêu rõ ràng trong tài liệu mua hàng.

Khả năng tương thích về chiều

Đường kính ngoài và độ dày thành theo lịch trình thường được chọn theo kích thước ống ASME B36.10M. Điều này cho phép tương thích với các phụ kiện, khớp nối, rãnh, giá đỡ và van tiêu chuẩn được thiết kế cho hệ thống đường ống NPS.

Ưu điểm kỹ thuật của chúng tôi

1. Điều kiện đường hàn đã được xác minh cho loại B

Mối quan tâm mua sắm thường xuyên là liệu ống cấp B chỉ được cung cấp ở trạng thái hàn mà không có sự kiểm soát đầy đủ vùng chịu ảnh hưởng nhiệt hay không.

Lộ trình sản xuất của chúng tôi ghi lại các thông số xử lý đường hàn theo lô sản xuất. Vật liệu loại B được xử lý để ngăn chặn martensite chưa được tôi luyện còn sót lại trong vùng hàn. Theo yêu cầu, hồ sơ hỗ trợ có thể bao gồm cài đặt xử lý mối hàn, xác minh kim loại, lập bản đồ độ cứng và kết quả NDE.

2. Trạng thái kiểm tra áp suất có thể theo dõi

Người mua thường nhận được báo giá có ghi “đã thử nghiệm” mà không nêu rõ liệu đường ống đã được kiểm tra thủy tĩnh hay kiểm tra bằng phương pháp điện thay thế hay chưa.

Mỗi báo giá và chứng chỉ nhà máy có thể xác định:

• Phương pháp kiểm tra được sử dụng

• Áp suất thử áp dụng hoặc quy trình NDE

• Ngày thử nghiệm và lô sản xuất

• Liệu thử nghiệm thủy tĩnh có được thay thế bằng phương pháp thay thế đã được phê duyệt hay không

• Bất kỳ dấu hiệu “NH” hoặc trạng thái kiểm tra tương đương bắt buộc nào

Điều này tránh sự mơ hồ trong quá trình xem xét tài liệu, kiểm tra hiện trường và nghiệm thu cuối cùng.

3. Đánh giá cấp độ và chế tạo trước khi sản xuất

Loại B có cường độ cao hơn, nhưng nó không tự động là sự lựa chọn chính xác cho mọi cụm ống được chế tạo. ASTM A135 xác định cụ thể loại A là phù hợp cho việc uốn cong và gấp mép.

Trước khi sản xuất, đơn hàng có thể được xem xét dựa trên:

• Phương tiện vận hành cần thiết

• Áp suất và nhiệt độ thiết kế

• Yêu cầu về ren, tạo rãnh, uốn hoặc gấp mép

• Lớp phủ bề mặt cần thiết

• Các phụ kiện áp dụng và hệ thống nối

• Lộ trình chấp nhận thủy tĩnh hoặc NDE

Việc xem xét này giúp giảm rủi ro khi mua loại có độ bền cao hơn không phù hợp với hoạt động tạo hình dự kiến.

Tiêu chuẩn thực hiện

Các tiêu chuẩn tương đương không được coi là có thể tự động thay thế cho nhau. Loại vật liệu, hóa học, độ bền, kích thước, thử nghiệm, lớp phủ và chứng nhận phải được xem xét trước khi thay thế.

Ứng dụng cụ thể: Đường ống nhánh phun nước chữa cháy

Một ứng dụng cụ thể là ống ERW loại B theo tiêu chuẩn ASTM A135 màu đen được sử dụng làm đường nhánh trong hệ thống phun nước chữa cháy dạng ống ướt.

Trong ứng dụng này, đường ống phân phối nước có áp từ đường ống chính đến các đầu phun nước riêng lẻ. Loại B cung cấp cường độ chảy tối thiểu là 240 MPa và độ bền kéo tối thiểu là 415 MPa, trong khi tường Bảng 10 nhẹ hơn có thể giảm trọng lượng ống lắp đặt so với cấu hình Bảng 40 nặng hơn.

Thiết kế hệ thống cuối cùng vẫn phải tuân thủ quy định về phòng cháy hiện hành, tính toán thủy lực, yêu cầu về danh sách, hệ thống khớp nối, dung sai ăn mòn và sự chấp thuận của chính quyền địa phương. Chỉ riêng việc tuân thủ vật liệu ASTM không thiết lập sự phê duyệt của hệ thống.

Thành phần hóa học

Bản thân ASTM A135 chỉ chứa Hạng A và Hạng B. Các hàng bổ sung bên dưới là các hạng tham chiếu mua sắm thường được so sánh trong các dự án đường ống chất lỏng quốc tế. Chúng không được chứng nhận hoặc đánh dấu là ASTM A135 trừ khi chúng đáp ứng độc lập mọi yêu cầu của ASTM A135.

Giá trị tối đa được hiển thị trừ khi có quy định khác.

ASTM A53 Loại E Cấp A và B có thể hạn chế thêm đồng, niken, crom, molypden và vanadi khi các nguyên tố này được cố ý thêm vào hoặc hiện diện dưới dạng các nguyên tố còn sót lại.

Tính chất cơ học

Các giá trị sau đây là yêu cầu tối thiểu ở nhiệt độ phòng trừ khi có phạm vi được hiển thị.

Độ giãn dài theo tiêu chuẩn ASTM A135 đối với mẫu dải thành mỏng hơn được tính từ độ dày thành quy định thay vì được biểu thị bằng một tỷ lệ phần trăm phổ quát. Do đó, độ giãn dài được báo cáo phải xác định hướng mẫu, loại mẫu, chiều dài đo và độ dày thành thực tế.

Kiểm tra và thử nghiệm

Một kế hoạch kiểm tra ASTM A135 hoàn chỉnh có thể bao gồm:
