| MOQ: | 1 tấn |
| giá bán: | 800-1000 USD/Tons |
| Thời gian giao hàng: | 20-30 ngày sau khi sản phẩm |
| phương thức thanh toán: | L/C, D/A, D/P, T/T, Western Union, |
| khả năng cung cấp: | 60000 tấn/tấn mỗi năm |

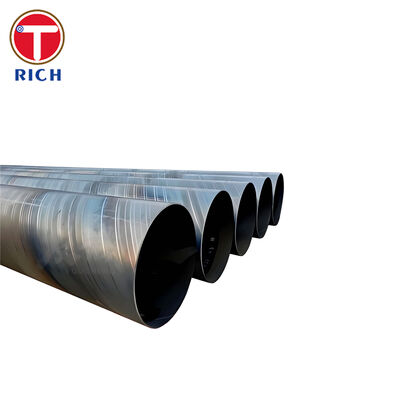

ASTM A139 ống hàn xoắn ốc bằng thép cacbon là một ống hàn xoắn ốc điện hợp nhất được sản xuất với một đường may xoắn ốc liên tục để vận chuyển nước, chất lỏng công nghiệp, khí hoặc hơi.Thông số kỹ thuật bao gồm năm lớp máy ống Ống, B, C, D, và E with với độ bền năng suất tối thiểu từ 205 đến 360 MPa.
Quá trình hình thành xoắn ốc hỗ trợ sản xuất kinh tế của đường kính bên ngoài lớn trong khi duy trì chu vi, độ dày tường, độ bao phủ cuối và tính toàn vẹn hàn được kiểm soát.Mỗi chiều dài ống được cung cấp có thể được thử nghiệm thủy tĩnh, và sản phẩm có thể được trang bị bề mặt trần, sơn, phủ epoxy, phủ polyethylene hoặc phủ bùn xi măng tùy thuộc vào môi trường hoạt động.
ASTM A139 áp dụng cho các ống nối thẳng hoặc đường xoắn ốc được hàn bằng điện hợp hợp từ NPS 4 trở lên, với độ dày tường danh nghĩa không quá 25,4 mm.Các ống được thiết kế đặc biệt để vận chuyển chất lỏng, khí, hoặc hơi.
| Điểm | Thông số kỹ thuật có sẵn |
|---|---|
| Sản phẩm | Bụi hàn xoắn ốc thép carbon |
| Quá trình sản xuất | Phương pháp hàn vòng cung điện hợp nhất tự động, đường may xoắn ốc |
| Vật liệu | Thép carbon |
| Tiêu chuẩn | ASTM A139/A139M |
| Các lớp học | Nhóm A, B, C, D, E |
| Chiều kính bên ngoài | NPS 4 và lớn hơn; sản xuất đường kính lớn có sẵn theo yêu cầu của dự án |
| Độ dày tường | Tối đa 1.000 inch / 25,4 mm theo ASTM A139 |
| Chiều dài | Nói chung là 1 ∼ 12 m; có sẵn chiều dài cố định và cụ thể cho dự án |
| Độ dài ngẫu nhiên tiêu chuẩn | Trung bình 8,9 m hoặc dài hơn; tối thiểu 6,1 m trừ khi có quy định khác |
| Độ dung nạp độ dày tường | Độ dày đo tối thiểu: không quá 12,5% dưới độ dày danh nghĩa |
| Bên ngoài vòng tròn | ± 1,0% của đường kính danh nghĩa, tùy thuộc vào độ lệch tối đa tiêu chuẩn |
| Kết thúc Ovalty | Tối đa 1% trong phạm vi 100 mm của đầu ống |
| Sự thẳng đứng | Thương mại thẳng; dung nạp số có sẵn theo thỏa thuận mua |
| Độ khoan dung chiều dài cụ thể | ± 12,7 mm |
| Tình trạng bề mặt | Trần trụi, dầu nhẹ, mài sơn, xả đạn, sơn, kẽm, FBE, 3LPE, 3LPP hoặc bọc xi măng |
| Tình trạng cuối cùng | Các phần cắt vuông đơn giản hoặc nhọn |
| Đá hàn tiêu chuẩn | 35° ± 2,5°, với bề mặt rễ 1,6 ± 0,8 mm |
| Điều trị nhiệt | Thông thường được cung cấp như hàn; giảm căng thẳng hoặc xử lý nhiệt khác theo thỏa thuận |
| Tài liệu kiểm tra | Chứng chỉ EN 10204 loại 3.1 có sẵn |
| Kiểm tra | Phân tích hóa học, thử nghiệm kéo kim loại cơ bản, thử nghiệm kéo hàn sản xuất, trình độ hàn và thử nghiệm thủy tĩnh |
| Kiểm tra tùy chọn | Xét nghiệm siêu âm, thử nghiệm phóng xạ, thử nghiệm hạt từ tính, thử nghiệm nghỉ phủ và kiểm tra của bên thứ ba |
Các độ khoan dung kích thước, chuẩn bị cuối cùng và các yêu cầu về chiều dài tiêu chuẩn dựa trên các quy định của ASTM A139.
Vòng sợi ống được sản xuất dưới dạng hàn rãnh xuyên hoàn chỉnh.Cấu hình xoắn ốc liên tục phân phối đường may xung quanh chu vi ống và cho phép ống đường kính lớn được sản xuất từ cuộn dây thép hoặc tấm có chiều rộng được kiểm soát.
Các mẫu độ kéo của hàn sản xuất được lấy qua hàn phải đạt được ít nhất 95% độ bền kéo tối thiểu được chỉ định của loại thép.Các mẫu hàn cắt giảm phải đạt được ít nhất 100% độ bền kéo tối thiểu được chỉ định của lớp được chọn.
ASTM A139 yêu cầu mỗi chiều dài ống phải trải qua thử nghiệm thủy tĩnh.
P = 2St / D
Ở đâu:
Áp suất tiêu chuẩn được giới hạn ở mức 19,3 MPa trừ khi điều kiện thử nghiệm được thỏa thuận khác.
Trong vòng 100 mm từ đầu ống, độ không tròn không được vượt quá 1% đường kính được chỉ định.Sự nhất quán hàn xung quanh và trang bị với các phụ kiện chế tạo.
Năm lớp ASTM A139 cung cấp độ bền năng suất tối thiểu từ 205 MPa cho lớp A đến 360 MPa cho lớp E. Điều này cho phép lựa chọn lớp ống theo đường kính, độ dày tường,Áp suất thiết kế và tải trọng lắp đặt.
Mối quan tâm của người mua thường tập trung vào sự thâm nhập không hoàn chỉnh, bao gồm rác, thiếu hợp nhất và gián đoạn tại các khớp dải.
Kiểm soát sản xuất của chúng tôi có thể bao gồm:
Phạm vi kiểm tra và tiêu chí chấp nhận được xác nhận trước khi sản xuất và được nêu trong kế hoạch kiểm tra và thử nghiệm.
Bơm đường kính lớn với độ bầu dục quá mức có thể làm tăng thời gian sắp xếp và tạo ra khoảng trống gốc không đồng đều trong quá trình hàn tại chỗ.
Các đầu ống được kích thước cơ học và kiểm tra chu vi, đường kính và độ bầu dục. ASTM A139 giới hạn độ bầu dục cuối đến 1% trong vòng 100 mm của mỗi đầu.Độ khoan độ cuối cụ thể cho dự án, sự tương thích nội bộ và đánh dấu phù hợp có thể được thỏa thuận trước khi sản xuất.
Thép carbon trần không tự nhiên chống ăn mòn. Do đó, việc lựa chọn lớp phủ phải phù hợp với chất lỏng được vận chuyển, tình trạng đất, nhiệt độ hoạt động và phương pháp lắp đặt.
Các hệ thống bảo vệ ăn mòn có sẵn bao gồm:
Loại lớp phủ, độ dày, mức độ chuẩn bị bề mặt và quy trình sửa chữa nên được chỉ định trong đơn đặt hàng thay vì được coi là hoàn thiện thương mại không xác định.
| Hệ thống tiêu chuẩn | Tiêu chuẩn áp dụng | Mô tả ngắn gọn |
|---|---|---|
| ASTM | ASTM A139/A139M | Bơm thép nối thẳng hoặc nối xoắn ốc, hàn theo vòng cung điện, cho chất lỏng, khí hoặc hơi |
| ASME | ASME B36.10M | Kích thước tham chiếu cho ống thép hàn và ống thép đúc liền mạch |
| Lưu ý: | EN 10217-1 | Các ống thép không hợp kim hàn để áp suất ở nhiệt độ phòng |
| GOST | GOST 10704 / GOST 10705 | Các yêu cầu kích thước và kỹ thuật cho ống thép hàn điện theo chiều dọc; chỉ sử dụng khi được chỉ định như tiêu chuẩn hợp đồng |
| JIS | JIS G 3452 hoặc tiêu chuẩn JIS quy định trong dự án | Bơm thép cacbon cho dịch vụ thông thường; không tương đương trực tiếp với ASTM A139 |
| GB | GB/T 3091 | Bơm thép hàn để cung cấp chất lỏng dưới áp suất thấp |
| API | Tiêu chuẩn API 5L | Bơm đường dây cho vận chuyển đường ống dẫn dầu và khí; áp dụng các yêu cầu về trình độ và thử nghiệm riêng biệt |
Các tiêu chuẩn này không tự động thay thế nhau.áp suất thủy tĩnh và dung sai kích thước phải được kiểm tra so với thông số kỹ thuật hợp đồng.
ASTM A139 ống hàn xoắn ốc có thể được sử dụng như một đường ống truyền nước thô đường kính lớn kết nối một trạm tiếp nhận hồ chứa với một nhà máy xử lý nước đô thị.
Đối với ứng dụng này, ống có thể được cung cấp với:
Mức độ cuối cùng, độ dày tường, áp suất tăng áp, tải bên ngoài, mức độ ăn mòn và hệ thống lớp phủ phải được kỹ sư thiết kế đường ống xác định.
Tỷ lệ phần trăm tối đa theo phân tích nhiệt
| Nhóm ASTM A139 | Carbon, C Max. % | Mangan, Mn Max. % | Phốt pho, P Max. % | Sulfur, S Max. % |
|---|---|---|---|---|
| Nhóm A | 0.25 | 1.00 | 0.035 | 0.035 |
| Nhóm B | 0.26 | 1.00 | 0.035 | 0.035 |
| Nhóm C | 0.28 | 1.20 | 0.035 | 0.035 |
| Dạng D | 0.30 | 1.30 | 0.035 | 0.035 |
| Nhóm E | 0.30 | 1.40 | 0.035 | 0.035 |
Các giới hạn hóa học ở trên được chỉ định cho lớp A đến E của ASTM A139, với phân tích được thực hiện theo ASTM A751.
| Nhóm ASTM A139 | Sức kéo tối thiểu | Sức mạnh năng suất tối thiểu | Chiều dài tối thiểu trong 50 mm* |
|---|---|---|---|
| Nhóm A | 330 MPa / 48 ksi | 205 MPa / 30 ksi | 35% |
| Nhóm B | 415 MPa / 60 ksi | 240 MPa / 35 ksi | 30% |
| Nhóm C | 415 MPa / 60 ksi | 290 MPa / 42 ksi | 25% |
| Dạng D | 415 MPa / 60 ksi | 315 MPa / 46 ksi | 23% |
| Nhóm E | 455 MPa / 66 ksi | 360 MPa / 52 ksi | 22% |
A: nhà sản xuất, cũng có thể làm thương mại.
A: Nói chung, nó là 10-15 ngày nếu hàng hóa có trong kho, hoặc nó là 30-40 ngày nếu hàng hóa không có trong kho, nó là theo số lượng.
A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển.
A: Thanh toán <= 2000USD, 100% trước. Thanh toán>= 2000USD, 30% T / T trước, số dư trước khi vận chuyển.
Nếu bạn có câu hỏi khác, pls cảm thấy miễn phí để liên hệ với tôi.
|
|
