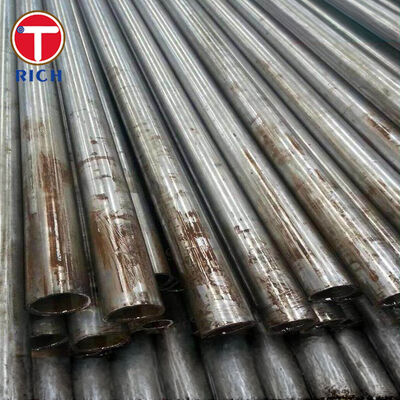

Ống thép carbon liền mạch ASTM A524 cho dịch vụ ở nhiệt độ khí quyển và thấp hơn

Ống thép carbon liền mạch ASTM A524 chủ yếu được thiết kế cho các hệ thống đường ống áp lực hoạt động ở nhiệt độ khí quyển và nhiệt độ thấp hơn vừa phải. Nó được sản xuất từ thép carbon đã được khử khí, hạt mịn và được cung cấp ở dạng Grade I hoặc Grade II tùy thuộc vào độ dày thành ống.

Ống có thể được sản xuất bằng phương pháp hoàn thiện nóng hoặc kéo nguội và phải được xử lý nhiệt sau khi tạo hình. Nó phù hợp cho các hoạt động hàn, uốn, bích, cuộn chặt và các hoạt động chế tạo tương tự. Việc cung cấp điển hình bao gồm kiểm tra kích thước, thử kéo, thử làm phẳng hoặc thử uốn, và kiểm tra thủy tĩnh hoặc kiểm tra không phá hủy được phê duyệt.

ASTM A524/A524M bao gồm các kích thước ống từ NPS 1/8 đến NPS 26, tương ứng với DN 6 đến DN 650. Kích thước thường được cung cấp theo ASME B36.10M trừ khi có quy định khác bởi người mua.

Thông số kỹ thuật

Các tính năng chính

Cấu tạo thép hạt mịn đã khử khí

Ống ASTM A524 phải được sản xuất từ thép đã khử khí hoàn toàn bằng quy trình hạt mịn. Lộ trình luyện thép được kiểm soát này cải thiện tính đồng nhất cấu trúc và hỗ trợ hiệu suất tạo hình, hàn và dịch vụ áp lực đáng tin cậy.

Hàm lượng Carbon và Mangan được kiểm soát

Hàm lượng carbon tối đa được giới hạn ở mức 0,21%, trong khi mangan được kiểm soát trong khoảng từ 0,90% đến 1,35%. Thành phần này cung cấp sự cân bằng thực tế giữa độ bền, độ dẻo và khả năng hàn.

Độ bền xác định theo độ dày thành ống

Việc lựa chọn loại được xác định bởi độ dày thành ống:

• Loại I áp dụng cho độ dày thành ống từ 9,52 mm trở xuống.

• Loại II áp dụng cho độ dày thành ống lớn hơn 9,52 mm.

Loại I cung cấp độ bền chảy tối thiểu là 240 MPa. Loại II cung cấp độ bền chảy tối thiểu là 205 MPa với độ giãn dài tối thiểu tăng lên đối với ống có thành dày hơn.

Xử lý nhiệt sau tạo hình bắt buộc

Cả ống hoàn thiện nóng và ống kéo nguội đều được nung nóng lại đến nhiệt độ trên 845°C. Sau đó chúng được làm nguội trong không khí hoặc trong buồng làm nguội của lò khí quyển được kiểm soát.

Quá trình xử lý này làm giảm ứng suất tạo hình dư và tạo ra các đặc tính cơ học nhất quán hơn trên toàn bộ tiết diện ống.

Phù hợp cho chế tạo thứ cấp

Ống ASTM A524 được thiết kế để phù hợp với:

• Hàn

• Uốn nguội

• Bích

• Cuộn chặt

• Gia công cơ khí

• Tạo hình đầu ống

• Lắp ráp hệ thống áp lực

Các quy trình sản xuất vẫn phải được đủ điều kiện theo mã thiết bị cuối cùng và điều kiện vận hành.

Ưu điểm của chúng tôi

Kiểm soát loại dựa trên độ dày thành ống

Một vấn đề mua hàng thường xuyên là đặt hàng Loại I hoặc Loại II mà không xác nhận độ dày thành ống danh nghĩa thực tế. ASTM A524 không coi đây là các loại vật liệu có thể thay thế tự do.

Quy trình xem xét vật liệu của chúng tôi khớp độ dày thành ống đã đặt hàng với phân loại chính xác:

• Độ dày thành ống lên đến và bao gồm 9,52 mm: Loại I

• Độ dày thành ống trên 9,52 mm: Loại II

Điều này ngăn ngừa việc xác định loại sai trên báo giá, hồ sơ sản xuất, đánh dấu ống và chứng chỉ kiểm tra.

Tài liệu xử lý nhiệt và vật liệu có thể truy xuất nguồn gốc

Người mua ống dịch vụ áp lực thường yêu cầu bằng chứng rằng vật liệu đã nhận được quá trình xử lý nhiệt sau tạo hình được chỉ định.

Hồ sơ sản xuất có thể bao gồm:

• Số lô nhiệt

• Lộ trình sản xuất

• Tình trạng xử lý nhiệt

• Phân tích hóa học

• Kết quả thử kéo

• Kết quả thử thủy tĩnh hoặc không phá hủy

• Kích thước cuối cùng

• Đánh dấu sản phẩm

• Chứng chỉ kiểm tra EN 10204 3.1

Khả năng truy xuất nguồn gốc này hỗ trợ kiểm tra đầu vào và xem xét tài liệu thiết bị áp lực.

Yêu cầu về kích thước và thử nghiệm được xác nhận trước khi sản xuất

Chỉ kích thước ống là không đủ để xác định một đơn đặt hàng ASTM A524. Người mua cũng nên chỉ định lịch trình, đầu ống, phương pháp thử, chiều dài, tình trạng bề mặt và tài liệu kiểm tra cần thiết.

Trước khi sản xuất, đơn hàng có thể được xem xét cho:

• NPS hoặc đường kính ngoài

• Độ dày thành ống danh nghĩa hoặc lịch trình

• Loại I hoặc Loại II

• Tình trạng hoàn thiện nóng hoặc kéo nguội

• Chiều dài cố định hoặc ngẫu nhiên

• Đầu phẳng hoặc vát mép

• Thử nghiệm thủy tĩnh hoặc không phá hủy

• Bảo vệ bề mặt

• Yêu cầu đánh dấu

• Loại chứng chỉ kiểm tra

Điều này làm giảm sai lệch kỹ thuật giữa đơn đặt hàng, kế hoạch sản xuất và tài liệu kiểm tra cuối cùng.

Tiêu chuẩn thực hiện

Ứng dụng

Đường ống chuyển chất lỏng cho bể chứa chất lỏng nhiệt độ thấp

Ống thép carbon liền mạch ASTM A524 có thể được sử dụng cho đường ống chuyển chất lỏng kết nối với bể chứa chất lỏng nhiệt độ thấp, nơi nhiệt độ thiết kế, áp suất thiết kế, phụ cấp ăn mòn và mã đường ống áp dụng cho phép cấu tạo thép carbon.

Trong ứng dụng này, ống vận chuyển chất lỏng quy trình giữa bình chứa, bộ phận bơm, cụm van và thiết bị quy trình hạ nguồn. Cấu tạo liền mạch loại bỏ mối hàn dọc, trong khi cấu trúc thép hạt mịn đã khử khí hỗ trợ tạo hình và hàn trong quá trình chế tạo hệ thống.

Việc lựa chọn vật liệu cuối cùng phải được xác nhận với nhiệt độ kim loại thiết kế tối thiểu và yêu cầu thử nghiệm va đập của mã kỹ thuật áp dụng. Không nên giả định ASTM A524 phù hợp cho dịch vụ đông lạnh mà không có đánh giá thiết kế đầy đủ.

Thành phần hóa học

Đặc tính cơ học

Sản xuất và xử lý nhiệt

Thép phải được khử khí hoàn toàn và sản xuất bằng quy trình hạt mịn. Nó có thể được sản xuất bằng lò điện, oxy cơ bản hoặc quy trình khác được cho phép bởi phiên bản tiêu chuẩn áp dụng.

Ống có thể được hoàn thiện nóng hoặc kéo nguội, tùy thuộc vào các quy định sản xuất liên quan đến kích thước. Sau khi tạo hình, ống phải được nung nóng lại trên 845°C và làm nguội trong không khí hoặc trong buồng làm nguội của lò khí quyển được kiểm soát.

Trình tự sản xuất điển hình bao gồm:

Luyện thép và phân tích hóa học
Chuẩn bị phôi
Đột lỗ
Cán nóng hoặc kéo nguội
Xử lý nhiệt
Làm thẳng
Hoàn thiện đầu ống
Kiểm tra kích thước
Thử nghiệm cơ học
Thử nghiệm thủy tĩnh hoặc không phá hủy
Bảo vệ bề mặt
Đánh dấu và chứng nhận

Kiểm tra và thử nghiệm
