| MOQ: | 1Tấn |
| Giá: | 800-1000 USD/Ton |
| bao bì tiêu chuẩn: | Trong bó hoặc trong hộp gỗ. |
| Thời gian giao hàng: | 20-30 ngày sau khi sản phẩm |
| phương thức thanh toán: | L/C, D/A, D/P, T/T |
| khả năng cung cấp: | 60000 tấn/tấn mỗi năm |

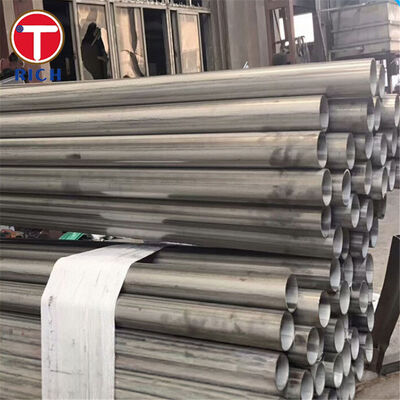

Ống thép hàn hồ quang chìm BS 6323-7 là ống thép carbon hàn dọc, dùng cho các ứng dụng ô tô, cơ khí và kỹ thuật nói chung. Tiêu chuẩn này áp dụng đặc biệt cho ống hàn hồ quang chìm có đường kính ngoài từ 150 mm trở lên và định nghĩa hai cấp vật liệu: SAW 4 và SAW 5.
Ống được sản xuất bằng cách hàn đối đầu dọc tấm thép hoặc thép phôi đã định hình bằng quy trình hàn hồ quang chìm tự động. Chúng có thể được cung cấp ở dạng chưa xử lý nhiệt, đã định cỡ nóng hoặc đã định cỡ nguội. Đối với ống đã định cỡ nguội, có thể áp dụng xử lý nhiệt khi cần thiết.
BS 6323-7:1982 là Tiêu chuẩn Anh lịch sử và đã bị thu hồi. Đối với các dự án mới, người mua nên xác nhận xem đặc tả BS 6323-7 ban đầu có được yêu cầu theo hợp đồng hay không hoặc có nên sử dụng BS EN 10296-1 thay thế hay không.
| Mục | Thông số kỹ thuật |
|---|---|
| Sản phẩm | Ống thép hàn hồ quang chìm |
| Tiêu chuẩn | BS 6323-7:1982 sử dụng cùng với BS 6323-1:1982 |
| Cấp thép | SAW 4, SAW 5 |
| Quy trình sản xuất | Hàn hồ quang chìm dọc tự động |
| Vật liệu | Tấm thép carbon hoặc thép phôi |
| Đường kính ngoài | 150 mm trở lên |
| Phạm vi OD tiêu chuẩn phổ biến | 508-2020 mm |
| Phạm vi độ dày thành phổ biến | 6.3-50 mm tùy thuộc vào đường kính ngoài |
| Chiều dài | Chiều dài ngẫu nhiên tiêu chuẩn 6-9 m; có sẵn chiều dài cắt theo yêu cầu; có thể thỏa thuận cung cấp thương mại từ khoảng 1-12 m |
| Dung sai OD | ±0,75% OD quy định hoặc ±10 mm, tùy theo giá trị nào nhỏ hơn |
| Dung sai độ dày thành | +10% / -5%, không bao gồm phần gia cố mối hàn bên ngoài |
| Dung sai chiều dài cắt ≤6000 mm | +10 / -5 mm |
| Dung sai chiều dài cắt >6000 mm | +15 / 0 mm |
| Độ thẳng | Độ lệch tối đa 1,5 mm trên 1000 mm trừ khi có thỏa thuận khác |
| Tình trạng bề mặt | Không có khuyết tật gây ảnh hưởng đến mục đích sử dụng; yêu cầu bề mặt đặc biệt theo thỏa thuận |
| Tình trạng giao hàng | Chưa xử lý nhiệt, đã định cỡ nóng hoặc đã định cỡ nguội |
| Xử lý nhiệt | Ống đã định cỡ nguội có thể được xử lý nhiệt theo tùy chọn của nhà sản xuất hoặc theo thỏa thuận |
| Kiểm tra bắt buộc | Thử kéo và thử uốn dải |
| Loại mối hàn | Mối hàn đối đầu dọc |
| Tình trạng đầu ống | Đầu ống bằng hoặc đầu ống gia công/cắt theo quy định |
BS 6323-7 đặc biệt dành cho ống có đường kính ngoài từ 150 mm trở lên. Kích thước phổ biến được liệt kê trong tiêu chuẩn có thể lên tới OD 2020 mm, làm cho đặc tả phù hợp với các đoạn ống cơ khí hàn có đường kính tương đối lớn.
Dung sai đường kính ngoài được kiểm soát ở mức ±0,75% hoặc ±10 mm, tùy theo giá trị nào cho phép sai lệch nhỏ hơn. Độ dày thành được kiểm soát ở mức +10% và -5%, ngoại trừ phần gia cố bên ngoài tại mối hàn.
SAW 4 có giới hạn chảy tối thiểu là 235 MPa và giới hạn bền kéo tối thiểu là 410 MPa.
SAW 5 cung cấp giới hạn chảy tối thiểu cao hơn là 340 MPa và giới hạn bền kéo tối thiểu là 490 MPa.
Sự khác biệt này cho phép các nhà thiết kế và người mua lựa chọn mức độ bền theo yêu cầu tải trọng cơ khí của bộ phận hoàn chỉnh.
Ống được sản xuất bằng cách hàn hồ quang chìm tự động một mối nối đối đầu dọc trong tấm thép hoặc thép phôi đã định hình. Quy trình này đặc biệt phù hợp với ống có đường kính tương đối lớn và thành dày hơn vì các thông số hàn có thể được kiểm soát liên tục dọc theo đường nối dọc.
Ngoài thử kéo, BS 6323-7 còn yêu cầu thử uốn dải. Đường kính của thanh thử uốn gấp sáu lần độ dày của mẫu thử, và mẫu thử không được có vết nứt hoặc lỗi đáng kể.
Một trong những mối quan tâm chính khi mua ống cơ khí SAW đường kính lớn là liệu mối hàn dọc có chịu được cắt, hàn, uốn và chế tạo mà không phát sinh khuyết tật hay không.
Do đó, quá trình sản xuất có thể được kiểm soát về căn chỉnh mối hàn, nhiệt lượng đầu vào, gia cố mối hàn, độ thâm nhập và độ ổn định kích thước. BS 6323-7 còn yêu cầu thử uốn dải, cung cấp một phương pháp trực tiếp để đánh giá độ dẻo và độ bền của vùng mối hàn.
Đối với các đơn hàng quan trọng, có thể chỉ định bổ sung NDT như kiểm tra siêu âm mối hàn dọc riêng trong đơn đặt hàng.
Ống hàn đường kính lớn có thể gây ra các vấn đề lắp ráp khi độ ovan, độ biến thiên thành, độ thẳng hoặc sai lệch chiều dài cắt quá mức.
BS 6323-7 cung cấp dung sai OD, độ dày và chiều dài được xác định, trong khi BS 6323-1 thiết lập giới hạn độ thẳng chung là 1,5 mm trên mỗi mét. Dung sai chặt chẽ hơn có thể được thỏa thuận khi ống dùng để gia công, lắp ráp cơ khí hoặc cố định hàn được kiểm soát.
Kiểm tra kích thước có thể bao gồm OD, chu vi, độ dày thành, độ thẳng, chiều dài và hình học mối hàn theo kế hoạch kiểm tra của người mua.
Người mua chuyên nghiệp thường cần xác nhận rằng ống được cung cấp tương ứng với cấp đã đặt hàng chứ không chỉ là mô tả thép carbon thương mại.
Do đó, đơn hàng có thể được xác định theo cấp BS 6323-7, số lô, kích thước, tình trạng giao hàng và yêu cầu kiểm tra. Thành phần hóa học và tính chất cơ học có thể được xác minh so với các yêu cầu tương ứng của SAW 4 hoặc SAW 5.
Khi tài liệu dự án yêu cầu các tiêu chuẩn hiện đại, người mua nên nêu rõ điều này trước khi sản xuất vì BS 6323-7 đã bị thu hồi và thay thế cho các ứng dụng kỹ thuật cơ khí tương đương bằng BS EN 10296-1.
| Hệ thống tiêu chuẩn | Tiêu chuẩn liên quan điển hình | Mô tả |
|---|---|---|
| BS | BS 6323-7 | Ống thép hàn hồ quang chìm cho mục đích ô tô, cơ khí và kỹ thuật nói chung |
| EN | BS EN 10296-1 / EN 10296-1 | Ống thép tròn hàn cho mục đích cơ khí và kỹ thuật nói chung |
| ASTM | ASTM A513/A513M | Ống cơ khí thép carbon và hợp kim hàn điện trở; phương pháp sản xuất khác với BS 6323-7 |
| JIS | JIS G 3445 | Ống thép carbon cho mục đích kết cấu máy |
| GB | GB/T 6728 hoặc đặc tả ống hàn cơ khí theo dự án | Thép hình rỗng kết cấu/cơ khí hàn tùy thuộc vào ứng dụng |
| GOST | Đặc tả ống cơ khí thép carbon hàn áp dụng tùy thuộc vào yêu cầu dự án | Cần xác nhận cấp và quy trình sản xuất trước khi yêu cầu tương đương |
Các tiêu chuẩn này không nên được coi là có thể thay thế tự động. Cần kiểm tra riêng biệt sự tương đương cấp, quy trình hàn, kích thước, yêu cầu thử nghiệm và tình trạng giao hàng trước khi thay thế.
Một ứng dụng cụ thể là vỏ ống cơ khí lớn được sử dụng trong các cụm truyền động ô tô hạng nặng.
Ống cung cấp thân kết cấu hình trụ cần thiết để truyền hoặc hỗ trợ tải trọng cơ khí trong khi duy trì đường kính, độ thẳng và độ dày thành được kiểm soát cho quá trình gia công, hàn hoặc lắp ráp tiếp theo. Có thể chọn SAW 5 khi yêu cầu giới hạn chảy tối thiểu cao hơn SAW 4.
Tính phù hợp cuối cùng nên được xác nhận từ tính toán tải trọng thực tế của bộ phận, yêu cầu mỏi, thiết kế mối hàn và đặc tả kỹ thuật xe áp dụng.
BS 6323-7 chỉ quy định hai cấp thép, SAW 4 và SAW 5. Do đó, việc thêm năm cấp sẽ yêu cầu trộn lẫn các thông số kỹ thuật vật liệu từ các tiêu chuẩn không liên quan và có thể gây hiểu lầm cho người mua. Bảng dưới đây cố tình chỉ chứa hai cấp được quy định chính thức bởi BS 6323-7.
| Cấp | C Tối đa % | Si Tối đa % | Mn Tối đa % | P Tối đa % | S Tối đa % |
|---|---|---|---|---|---|
| SAW 4 | 0,25 | 0,35 | 1,20 | 0,050 | 0,050 |
| SAW 5 | 0,23 | 0,50 | 1,50 | 0,050 | 0,050 |
| Cấp | Giới hạn chảy tối thiểu Re, MPa | Giới hạn bền kéo tối thiểu Rm, MPa | Độ giãn dài tối thiểu A, % |
|---|---|---|---|
| SAW 4 | 235 | 410 | 22 |
| SAW 5 | 340 | 490 | 20 |
A: Nhà sản xuất, cũng có thể kinh doanh.
A: Nói chung, nếu hàng có sẵn thì là 10-15 ngày, hoặc nếu hàng không có sẵn thì là 30-40 ngày, tùy thuộc vào số lượng.
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
A: Thanh toán≤2000 USD, thanh toán trước 100%. Thanh toán>=2000 USD, 30% T/T trước, số dư trước khi giao hàng.
Nếu bạn có câu hỏi khác, vui lòng liên hệ với tôi.
|
|
