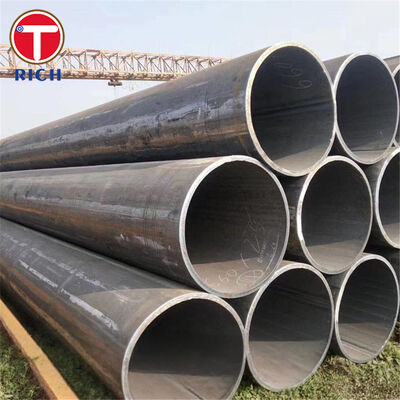

Ống thép carbon hàn ASTM A589 dùng cho giếng nước

Ống thép carbon hàn ASTM A589 được thiết kế để thi công giếng nước, bao gồm ống đẩy, ống doa và thông ống, ống giếng đóng, và ống vỏ giếng nước. Mặc dù ASTM A589/A589M bao gồm cả phương pháp sản xuất liền mạch và hàn, sản phẩm được mô tả ở đây được cung cấp dưới dạng ống thép carbon hàn điện trở.

Đối với sản xuất ERW, ASTM A589 cho phép vật liệu Cấp A và Cấp B. Cấp B cung cấp độ bền cơ học cao hơn, với giới hạn bền kéo tối thiểu là 415 MPa và giới hạn chảy tối thiểu là 240 MPa. Tiêu chuẩn cũng kiểm soát độ dày thành ống, đường kính ngoài, áp suất thử thủy tĩnh, đầu ống, khớp nối và các yêu cầu về kích thước theo loại ống giếng nước áp dụng.

Ống có thể được cung cấp với đầu trơn hoặc đầu ren và có khớp nối. Tình trạng bề mặt đen hoặc mạ kẽm có thể được chỉ định theo đơn đặt hàng và môi trường dự án.

Thông số kỹ thuật

Các tính năng chính

Cấu tạo hàn điện trở

ASTM A589 cho phép sản xuất hàn điện trở cho cả bốn Loại ống giếng nước ở Cấp A và B. Sản xuất ERW tạo ra mối hàn dọc liên tục và phù hợp với sản xuất theo khối lượng được kiểm soát đối với ống vỏ giếng nước và các sản phẩm ống liên quan.

Đối với ống ERW có đường kính ngoài từ 8 inch trở lên, mẫu thử kéo ngang qua mối hàn phải đạt ít nhất giới hạn bền kéo tối thiểu yêu cầu cho cấp đã đặt hàng.

Độ bền cấp được xác định

ASTM A589 Cấp A có giới hạn bền kéo tối thiểu là 330 MPa và giới hạn chảy tối thiểu là 205 MPa.

ASTM A589 Cấp B tăng các giá trị tối thiểu này lên 415 MPa bền kéo và 240 MPa chảy.

Do đó, Cấp B thường được chọn khi yêu cầu độ bền trục và khả năng chống tải trọng lắp đặt cao hơn.

Kiểm soát độ dày thành ống

Độ dày thành ống hoàn thiện tối thiểu không được phép thấp hơn quá 12,5% so với độ dày thành ống danh nghĩa đã quy định.

Điều này đặc biệt quan trọng đối với ống vỏ giếng nước vì độ dày dưới mức cục bộ có thể làm giảm khả năng chống tải trọng xử lý, tải trọng lắp đặt và áp lực đất bên ngoài.

Thử thủy tĩnh mọi chiều dài ERW

Mỗi chiều dài ống được thử thủy tĩnh ở áp suất quy định trong bảng kích thước ASTM A589 áp dụng.

Đối với ống hàn điện trở, áp suất thử thủy tĩnh quy định được duy trì trong không dưới 5 giây.

Thử nghiệm này xác minh tính toàn vẹn áp suất của cả thân ống và mối hàn dọc trước khi vận chuyển.

Kiểm soát kích thước đặc thù cho giếng nước

ASTM A589 không chỉ đơn thuần là một tiêu chuẩn ống hàn đa dụng. Nó định nghĩa riêng biệt:

Loại I – Ống đẩy

Loại II – Ống giếng nước doa và thông ống

Loại III – Ống giếng đóng

Loại IV – Ống vỏ giếng nước

Kích thước, độ dày thành ống, cấu hình khớp nối, chi tiết ren và áp suất thủy tĩnh thay đổi tùy theo Loại và kích thước được chọn.

Ưu điểm của chúng tôi

Kiểm soát mối hàn cho lắp đặt giếng nước

Người mua ống giếng nước chuyên nghiệp quan tâm không chỉ đến độ bền kim loại cơ bản mà còn đến tính toàn vẹn của mối hàn dọc.

Sản xuất ống hàn ASTM A589 của chúng tôi có thể được kiểm soát theo yêu cầu cơ khí Cấp A hoặc Cấp B đã đặt hàng. Đối với ống ERW đường kính lớn áp dụng, kiểm tra độ bền kéo mối hàn ngang có thể được đưa vào kế hoạch kiểm tra để xác minh rằng mối hàn đạt giới hạn bền kéo tối thiểu quy định cho cấp đã đặt hàng.

Thử thủy tĩnh cũng được thực hiện theo yêu cầu kích thước và áp suất ASTM A589 áp dụng.

Kiểm soát kích thước cho lắp ráp vỏ và khớp nối

Các vấn đề lắp đặt giếng nước thường xảy ra khi đường kính ngoài, độ dày thành ống, khe hở bên trong hoặc kích thước đầu ren không nhất quán.

Do đó, kích thước sản xuất được kiểm soát theo bảng Loại ASTM A589 áp dụng thay vì sử dụng dung sai ống hàn chung chung.

Đối với ống doa và thông ống Loại II, khe hở bên trong có thể được xác minh bằng yêu cầu thông ống quy định. Đối với cung cấp đầu ren và có khớp nối, cấu hình ren và khớp nối có thể được sản xuất theo yêu cầu ống giếng nước A589 áp dụng.

Khả năng truy xuất nguồn gốc đơn đặt hàng theo Loại, Cấp và hoàn thiện đầu ống

Các đơn đặt hàng ASTM A589 cần nhiều thông tin hơn chỉ đường kính và độ dày thành ống.

Một đơn đặt hàng kỹ thuật hoàn chỉnh nên xác định:

Loại ASTM A589

Phương pháp sản xuất ERW

Cấp A hoặc Cấp B

Đường kính ngoài hoặc NPS

Độ dày thành ống

Chiều dài

Hoàn thiện đen hoặc mạ kẽm

Đầu trơn hoặc đầu ren và có khớp nối

Cấu hình khớp nối yêu cầu

Yêu cầu kiểm tra đặc biệt

Các thông số này có thể được tích hợp vào tài liệu sản xuất và hồ sơ kiểm tra để có thể kiểm tra ống được giao trực tiếp với thông số kỹ thuật mua hàng.

Tiêu chuẩn thực hiện

Ứng dụng

Ống vỏ giếng nước ngầm

Một ứng dụng điển hình là một chuỗi ống vỏ thép carbon hàn Loại IV được sử dụng để chống đỡ lỗ khoan của giếng nước ngầm đã khoan. Ống vỏ duy trì sự ổn định của lỗ khoan, tách các tầng đất hoặc đá không ổn định khỏi khoảng sản xuất nước, cung cấp một lối đi được kiểm soát cho cụm bơm và bảo vệ cấu trúc giếng trong quá trình lắp đặt và vận hành. Đối với ứng dụng này, ống vỏ ERW ASTM A589 Cấp B có thể được chọn khi yêu cầu giới hạn bền kéo và chảy tối thiểu cao hơn.

Thành phần hóa học

Cấp ASTM A589

Carbon C

Giới hạn bền kéo tối thiểu.
