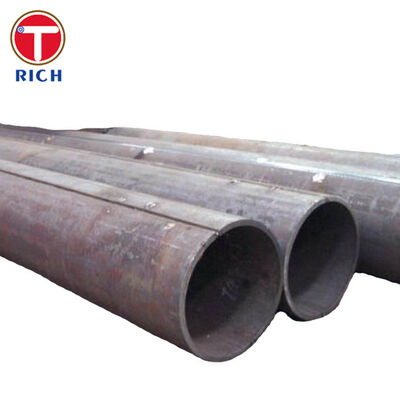

Ống thép hàn điện tổng hợp ASTM A672 cho dịch vụ áp suất cao

Ống thép hàn nhiệt hạch điện ASTM A672 được sản xuất từ ​​​​thép tấm chất lượng bình chịu áp lực sử dụng quy trình hàn nhiệt hạch điện với kim loại phụ. Nó được thiết kế chủ yếu cho dịch vụ áp suất cao ở nhiệt độ vừa phải, nơi yêu cầu đường kính ngoài lớn, tính chất cơ học được kiểm soát và tính toàn vẹn của mối hàn được xác minh.

ASTM A672/A672M sử dụng hệ thống chỉ định Cấp và Cấp. Loại này xác định thông số kỹ thuật của tấm bình chịu áp được sử dụng để sản xuất ống, trong khi Loại xác định điều kiện xử lý nhiệt của ống và liệu có cần phải kiểm tra bằng chụp ảnh phóng xạ và thử nghiệm áp suất hay không. Các vật liệu phổ biến bao gồm các loại thép tấm cacbon ASTM A515 và các loại thép tấm cacbon hạt mịn ASTM A516.

Thông số kỹ thuật trên danh nghĩa bao gồm ống hàn điện tổng hợp có đường kính ngoài từ 400 mm trở lên và độ dày thành lên tới 75 mm. Các kích thước khác có thể được sản xuất khi đáp ứng tất cả các yêu cầu hiện hành của ASTM A672.

Thông số kỹ thuật

Đặc điểm chính

Kiểm soát lớp và lớp

ASTM A672 không chỉ định nghĩa sản phẩm bằng độ bền vật liệu. Mỗi ống được đặt hàng theo loại vật liệu cùng với loại sản xuất.

Ví dụ:

• Lớp B60 được sản xuất từ ​​tấm bình áp lực cấp 60 theo tiêu chuẩn ASTM A515.

• Lớp B65 được sản xuất từ ​​tấm ASTM A515 Lớp 65.

• Lớp B70 được sản xuất từ ​​tấm ASTM A515 Lớp 70.

• Lớp C60 được sản xuất từ ​​​​tấm bình chịu áp hạt mịn ASTM A516 Lớp 60.

• Lớp C65 được sản xuất từ ​​​​tấm bình chịu áp hạt mịn ASTM A516 Lớp 65.

• Lớp C70 được sản xuất từ ​​​​tấm bình áp lực hạt mịn ASTM A516 Lớp 70.

Hệ thống này cho phép xác định riêng độ bền vật liệu, xử lý nhiệt, kiểm tra mối hàn và kiểm tra áp suất tùy theo điều kiện sử dụng.

Tính toàn vẹn của mối hàn được kiểm soát

Ống ASTM A672 được sản xuất bằng phương pháp hàn nhiệt hạch điện với kim loại phụ. Chất lượng mối hàn có thể được xác minh bằng cách kiểm tra bằng chụp ảnh phóng xạ tùy thuộc vào Loại được đặt hàng.

Các lớp kết thúc bằng 1 hoặc 2, chẳng hạn như Lớp 11, 12, 21, 22, 31 và 32, kết hợp các yêu cầu kiểm tra chụp X quang theo quy định của ASTM A672.

Điều này đặc biệt quan trọng đối với đường ống chịu áp có đường kính lớn vì mối hàn dọc trở thành phần chịu áp quan trọng của đường ống.

Điều kiện xử lý nhiệt xác định

ASTM A672 cung cấp các Lớp cụ thể cho các điều kiện nhiệt khác nhau:

Loại thích hợp phải được chọn theo loại tấm đế, nhiệt độ sử dụng, mã thiết kế và các đặc tính cơ học cần thiết.

Xác minh cơ học

Thử nghiệm sản xuất bao gồm thử nghiệm độ bền kéo của các lô ống đã hoàn thiện và thử nghiệm uốn cong mối hàn dẫn hướng ngang. Việc kiểm tra xác minh cả tính chất cơ học của đường ống cũng như tính toàn vẹn và độ dẻo của mối hàn.

Phân tích hóa học cũng được kiểm soát đối với tấm bình chịu áp và kim loại mối hàn lắng đọng theo yêu cầu của thông số kỹ thuật hiện hành.

Ưu điểm của chúng tôi

1. Kiểm soát rõ ràng cấp và hạng ASTM A672

Một vấn đề thường gặp khi mua ống ASTM A672 là chỉ xác định loại trong khi bỏ qua Loại. Loại này ảnh hưởng trực tiếp đến việc xử lý nhiệt, kiểm tra bằng chụp ảnh phóng xạ và thử nghiệm thủy tĩnh.

Chúng tôi sản xuất và ghi lại sản phẩm theo chỉ định đầy đủ được yêu cầu trong đơn đặt hàng, chẳng hạn như:

ASTM A672 B60 Lớp 12

ASTM A672 C60 Lớp 22

ASTM A672 C65 Lớp 22

ASTM A672 C70 Lớp 32

Do đó, Cấp, Loại, số nhiệt tấm, quy trình hàn, điều kiện xử lý nhiệt và hồ sơ kiểm tra có thể được truy tìm trong tài liệu sản xuất.

2. Truy xuất nguồn gốc tấm bình chịu áp lực

ASTM A672 yêu cầu tấm chất lượng bình chịu áp lực thay vì tấm thép kết cấu thông thường.

Vật liệu tấm có thể được kiểm soát theo thông số kỹ thuật tấm ASTM được chỉ định, bao gồm ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M và các vật liệu khác được ASTM A672 cho phép.

Giấy chứng nhận vật liệu có thể xác định:

• Thông số kỹ thuật và cấp độ của tấm

• Số nhiệt

• Phân tích hóa học

• Tính chất cơ học

• Độ dày tấm

• Điều kiện xử lý nhiệt

• Lô sản xuất ống

Điều này cung cấp khả năng truy xuất nguồn gốc giữa tấm bình chịu áp đến và ống EFW thành phẩm.

3. Cấu hình kiểm tra mối hàn và kiểm tra áp suất

Các dự án khác nhau yêu cầu mức độ kiểm tra mối hàn và xác minh áp suất khác nhau. ASTM A672 cho phép xác định các yêu cầu này thông qua chỉ định Loại thay vì áp dụng cùng một cấu hình kiểm tra cho mọi đường ống.

Ví dụ:

Điều này cho phép phạm vi kiểm tra được khớp chính xác với thiết kế hệ thống áp suất và thông số kỹ thuật của dự án.

Tiêu chuẩn thực hiện

Các tiêu chuẩn EN, JIS, GOST và GB được liệt kê ở trên là tài liệu tham khảo mua sắm cho các sản phẩm ống hàn hoặc áp suất liên quan và không được coi là vật liệu tương đương trực tiếp với ASTM A672. Việc thay thế vật liệu phải được phê duyệt theo quy chuẩn thiết kế kỹ thuật và thông số kỹ thuật của dự án.

Ứng dụng

Ống tiêu đề phân phối hơi chính

Ống thép hàn nhiệt hạch ASTM A672 có thể được sử dụng làm đầu phân phối hơi chính có đường kính lớn trong nồi hơi công nghiệp và các hệ thống xử lý tiện ích.

Đối với ứng dụng này, đường ống mang hơi có áp suất giữa hệ thống tạo hơi và thiết bị xử lý tiếp theo. Loại vật liệu, độ dày thành, xử lý nhiệt, kiểm tra mối hàn và kiểm tra áp suất phải được lựa chọn theo nhiệt độ thiết kế, áp suất thiết kế và mã đường ống hiện hành.

Thành phần hóa học

Bảng sau đây trình bày các yêu cầu phân tích nhiệt đại diện cho năm loại tiêu chuẩn ASTM A672 thường được chỉ định. Các loại ASTM A672 lấy được các yêu cầu hóa học của chúng từ thông số kỹ thuật của tấm bình chịu áp tương ứng.

Giá trị là phần trăm trọng lượng. Giới hạn carbon dưới đây dựa trên độ dày tấm không vượt quá 25 mm trừ khi có quy định khác.

Tính chất cơ học
